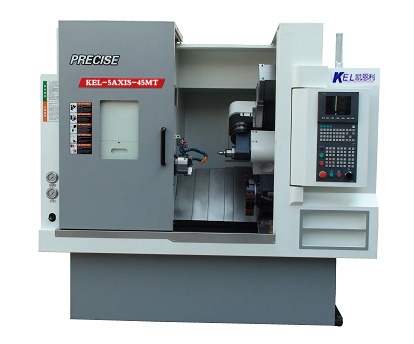

                                                                        KEL-5AXIS-45MT車銑復合數控車床

                                                                        KEL-5AXIS-45MT車銑復合數控車床

                                                                        KEL-5AXIS-45MT車銑復合數控車床

                                                                        一、主要特點:

                                                                        1.數控機床采用45度斜式布局,床身底座一體化結構,大大提高了數控機床在工作中的抗彎、抗扭剛度, 高剛性及高穩定性的一體化床身底座為整機的高精度提供了有力保證,且有吸振之功能。

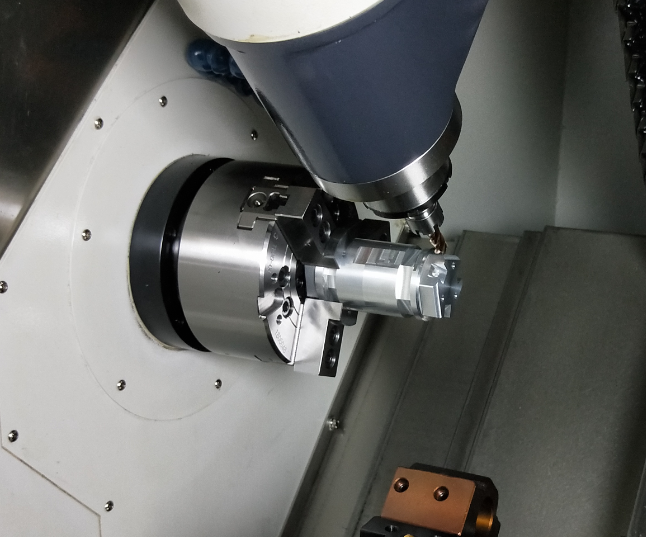

                                                                        可以轉向變角度的動力頭

                                                                         2.數控車床標準配置臺灣套筒主軸.主軸軸承采用日本NSK高精度滾動主軸軸承、主軸最高轉速可達6000r/min,主軸伺服主軸驅動,可實現C軸差補分度加工。

                                                                        .數控車床標準配置臺灣套筒主軸.主軸軸承采用日本NSK高精度滾動主軸軸承、主軸最高轉速可達6000r/min,主軸伺服主軸驅動,可實現C軸差補分度加工。

                                                                         3.數控車床標準使用高性能線性滑軌、滾珠絲桿可使機床高精度快速移動,極大的提高了加工效率.


                                                                         4.標準配置為伺服刀塔,再配置車銑銑削機構、實現4+1軸車銑復合加工或5軸加工。


                                                                        標準配置為伺服刀塔,再配置車銑銑削機構、實現4+1軸車銑復合加工或5軸加工。

                                                                         5.數控機床具有較高的加工精度和效率??勺畲蠡臏p少加工工序,提高產品品質。

                                                                        二、 KEL-5AXIS-45MT 機床主要技術參數

                                                                        項目

                                                                        機床主要技術參數

                                                                        備注

                                                                        系統

                                                                        操作控制系統

                                                                        臺灣新代21TB 總線型 4軸+1軸控制



                                                                        *可選配 西門子828D 5軸控制



                                                                        工作

                                                                        范圍

                                                                        最大旋徑

                                                                        φ200mm



                                                                        最大工件車銑加工直徑

                                                                        φ135mm



                                                                        最大工件車銑加工長度

                                                                        150mm



                                                                        床鞍與水平傾斜度

                                                                        45°



                                                                        主軸

                                                                        主軸驅動方式、功率

                                                                        電主軸伺服  5.5kw  (響應快精度高)



                                                                        *可選配 機械主軸+伺服電機 7.5kw (鋼性優)



                                                                        銑加工主軸規格

                                                                        ISO 20 3000轉 2KW液壓松刀



                                                                        主軸鼻端規格

                                                                        A2-5



                                                                        主軸通孔直徑

                                                                        φ56mm



                                                                        主軸轉速范圍

                                                                        50~5000 r/min



                                                                        主軸精度

                                                                        軸端徑向跳動≤0.003mm、軸向竄動≤0.003mm



                                                                        坐標軸

                                                                        X軸行程(直徑值)/ Z軸行程

                                                                        610mm / 460mm



                                                                        Y軸行程(直徑值)/ B軸(搖擺軸)

                                                                        700mm / -2度-92度



                                                                        X/Z/Y/B軸伺服

                                                                        1.5KW / 1.5KW / 850W / 1.3KW



                                                                        X/Z/Y/B軸最大快移速度

                                                                        24m / 24m /24m / 4min



                                                                        重復定位精度

                                                                        X≤±0.006mm, Z≤±0.006mm Y≤±0.006mm  B≤±2arc min



                                                                        車銑

                                                                        刀庫

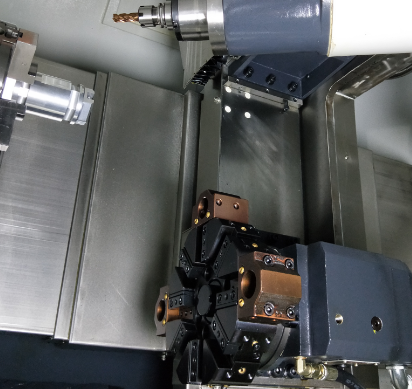

                                                                        車刀刀塔型式

                                                                        扭矩刀塔, 三片式機構鎖緊



                                                                        刀位數, 刀座

                                                                        8T標配 3個外圓刀座 1個方刀座



                                                                        外徑、端面刀柄、內孔刀座規格

                                                                        20X20mm ¢20mm

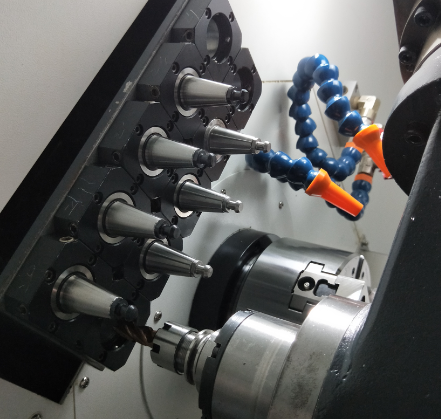

                                                                        銑刀刀庫型式 刀位數

                                                                        矩陣式10T



                                                                        銑刀刀柄規格

                                                                        ISO 20 ER20



                                                                        夾緊

                                                                        裝置

                                                                        液壓卡盤

                                                                        6″ 液壓筒夾



                                                                        回轉油缸

                                                                        中空回轉油缸(含逆止閥)



                                                                        棒材通孔直徑

                                                                        φ45mm



                                                                        液壓

                                                                        系統

                                                                        液壓系統電動功率

                                                                        2Kw



                                                                        油箱容量

                                                                        40L



                                                                        液壓泵壓力

                                                                        4~7MP



                                                                        冷卻

                                                                        冷卻水泵

                                                                        AB-50; 180W(三相水泵)



                                                                        潤滑

                                                                        自動潤滑裝置

                                                                        電動數顯注油器 (2L;220V) *寶騰



                                                                        傳動

                                                                        部件

                                                                        滾珠絲杠規格

                                                                        X:40*10  Z:40*10 Y:32*10



                                                                        絲杠軸承

                                                                        XZ 30TAC預緊結構 Y 25TAC



                                                                        直線導軌規格

                                                                        MSA 35S



                                                                        其它

                                                                        工作照明燈

                                                                        LED節能燈



                                                                        工作完成警示燈

                                                                        紅綠橙色



                                                                        機床尺寸(長*寬*高)

                                                                        2400*1750*2200mm



                                                                        機床重量

                                                                        3600kg
